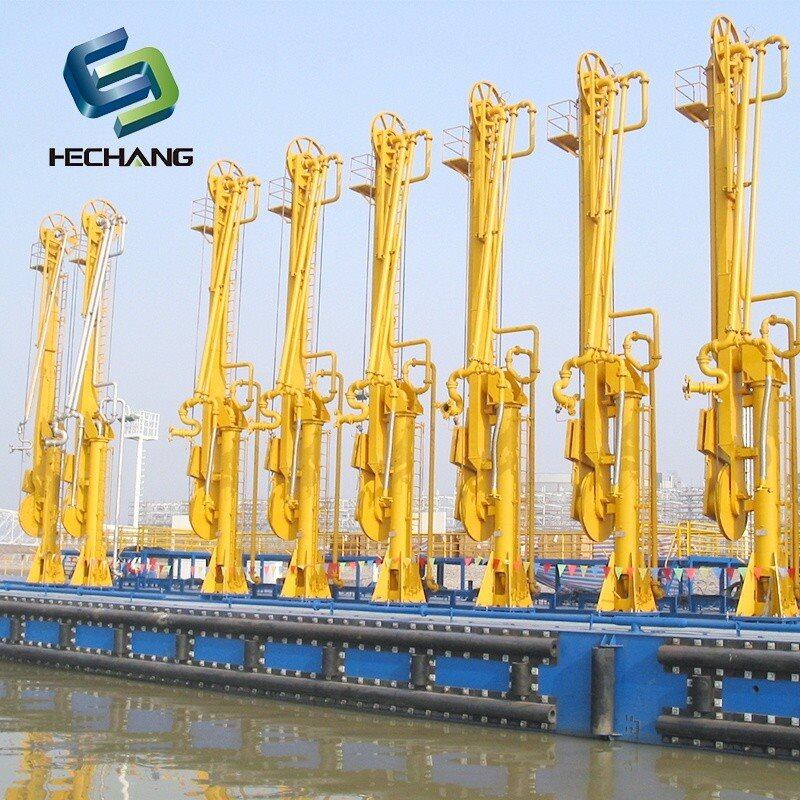

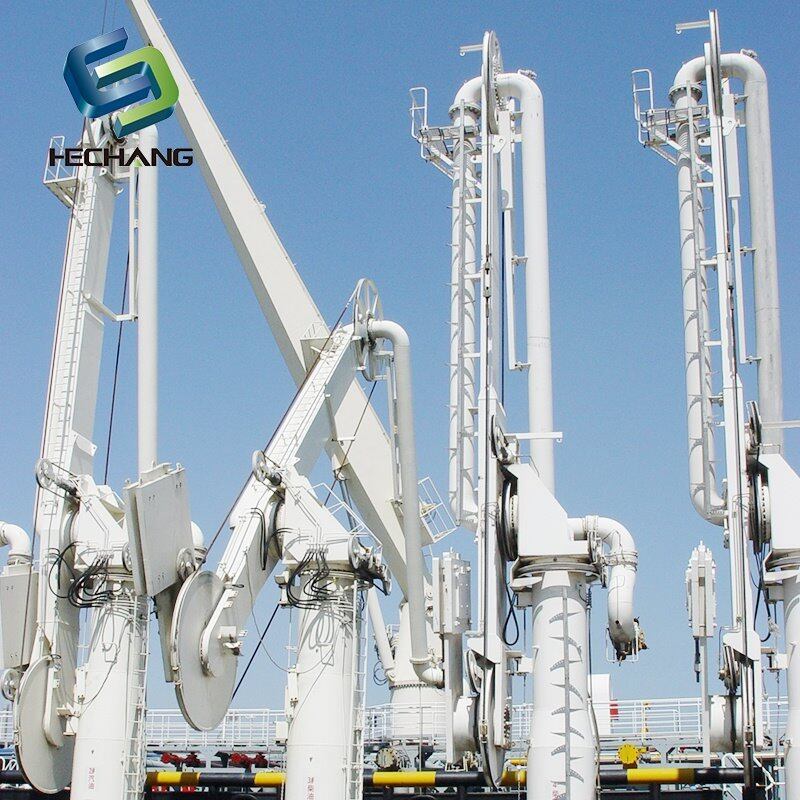

I. 해양 로딩 암
해양 로딩 암은 부두와 유조선 사이에 액체나 가스를 이송하기 위한 특수 장치입니다. 스위블 조인트로 연결된 파이프라인으로 구성되어 원유, 정제 제품, 액화 가스 및 화학 매체를 안전하고 효율적으로 이송할 수 있습니다. 유연한 움직임, 탁월한 밀봉 성능, 조석 변화 및 거친 해양 조건에 대한 적응성을 갖춘 이 장치는 현대 터미널을 위한 필수 장비입니다.

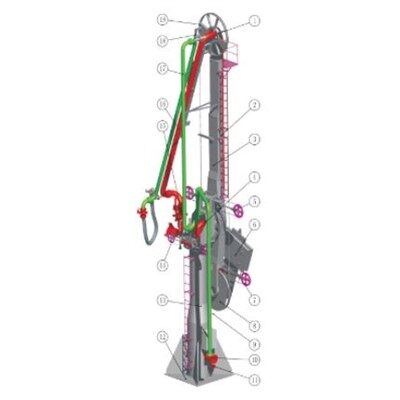

II. 구조 및 구성 요소
칼럼 및 지원:
팔의 무게, 풍하중, 유체를 지탱하는 동시에 유체 채널 역할도 하는 자체{0}}지지 구조입니다.
01
내부 팔과 외부 팔:
다방향 회전 조인트로 연결되어 유연한 움직임과 선박 표류에 대한 적응을 보장합니다.
02
회전 조인트:
높은 밀봉 성능, 고온/저온 및 부식성 매체에 대한 내성을 갖도록 설계된 주요 밀봉 구성 요소입니다.
03
균형 시스템:
주 및 보조 균형추를 사용하면 작업이 쉬워지고 하역 시 자동 복귀가 가능합니다.
04
작동 모드:
크기와 하중에 따라 암을 수동으로 작동하거나 전자{0}}유압식 드라이브로 작동할 수 있습니다.
05
III. 주요 특징
뛰어난 후속-성능: 팔은 선박의 일반적인 드리프트 범위 내에서 자유롭게 움직일 수 있어 지속적인 이동을 보장합니다.
다양한 재료 옵션: 다양한 매체 및 온도 요구 사항을 충족하기 위해 탄소강, 스테인리스강 또는 PTFE{0}} 라이닝 강철로 제공됩니다.
높은 적응성: 극저온 액체, 고온-매체 및 부식성 화학물질에 적합합니다.
경제적이고 유연함: 수동 작업을 위한 비용 효율적인 솔루션을 제공하는 동시에 대형 전문 터미널을 위한 전자 유압식 제어도 제공합니다.{0}}
IV. 안전 시스템
비상 방출 시스템(ERS): 용기 표류가 한계를 초과하면 유체를 자동으로 차단하고 신속하게 연결을 해제하여 누출을 방지합니다.
경보 및 모니터링: 옵션인 위치 모니터링 시스템(PMS)은 실시간{0}}암 상태를 제공하고 한도가 초과되면 경보를 트리거합니다.
V. 기술적인 매개변수
공칭 직경: DN100 - DN400
설계 온도: -196도 - +300도
설계 압력: -0.095 MPa - 6.0 MPa
6. 응용
항구에서의 석유 및 화학 제품 운송
LNG 및 극저온 액화 가스 이송
석유화학제품 저장 및 운송 시설
다양한 액체 및 가스의 안전하고 효율적인 이송
